Überblick

Zum vergrößern anklicken

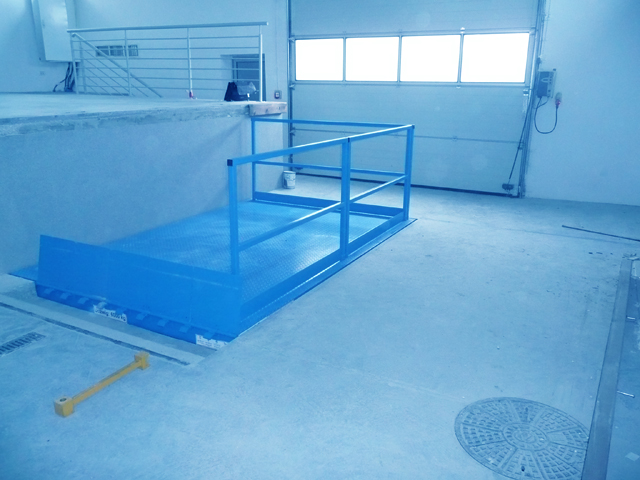

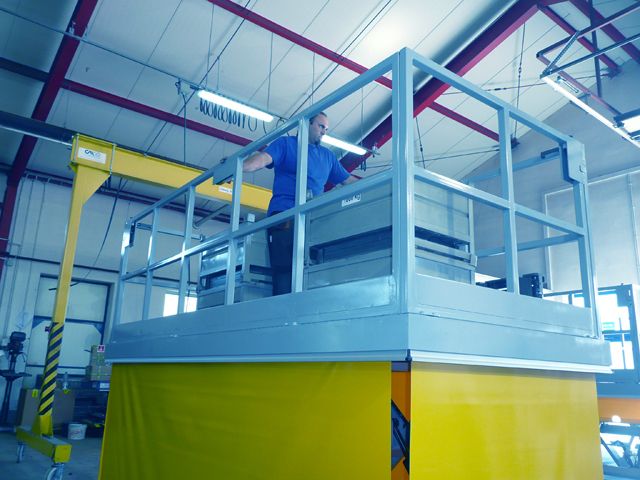

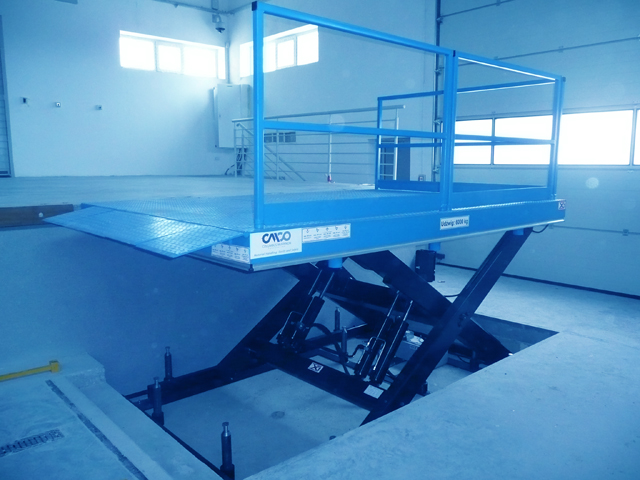

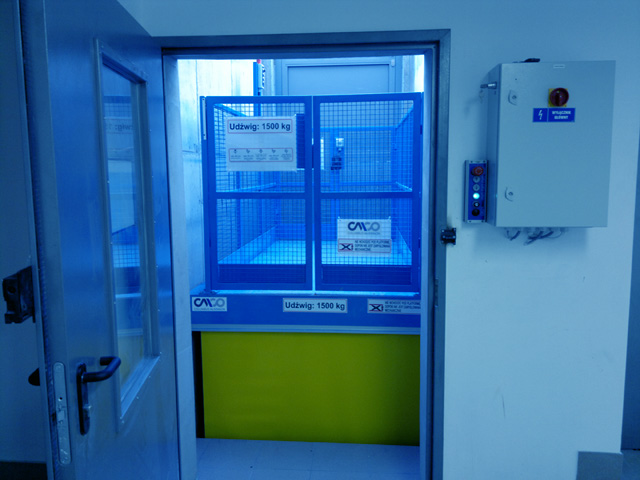

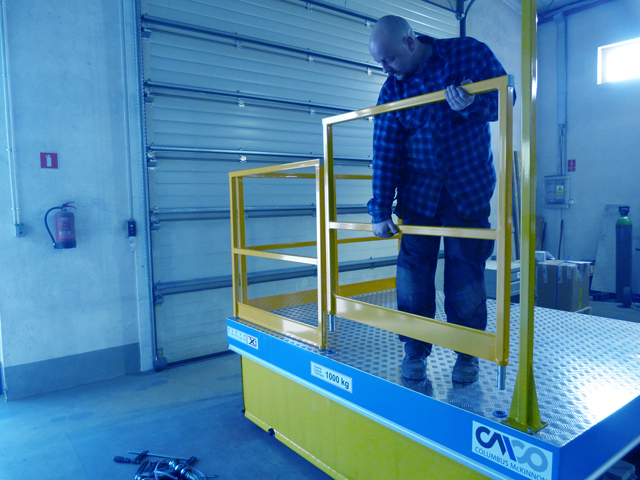

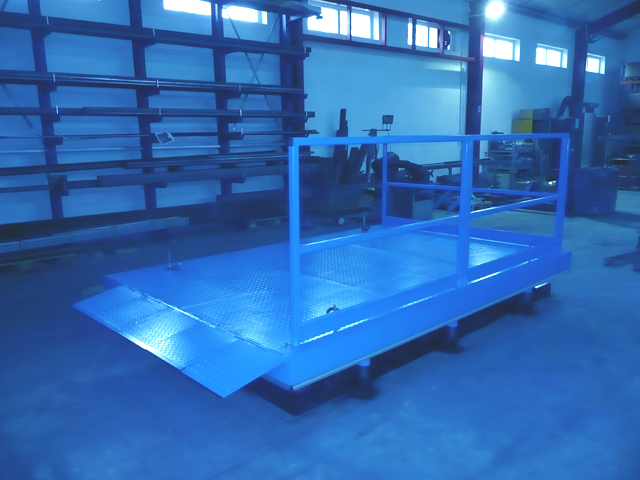

Schutzgeländer müssen an einer bzw. an mehreren Seiten zwingend montiert werden, wenn das Bedienungspersonal mitfährt. Die Firma COLUMBUS McKINNON bietet fest montierte und abnehmbare Schutzgeländer an.

Mehr

Standardhöhe des Geländers beträgt 1100 mm. Die Schutzgeländer sind mit Hand-, Fuss- und Knieleiste ausgestattet.

Abbildungen

Überblick

Zum vergrößern anklicken

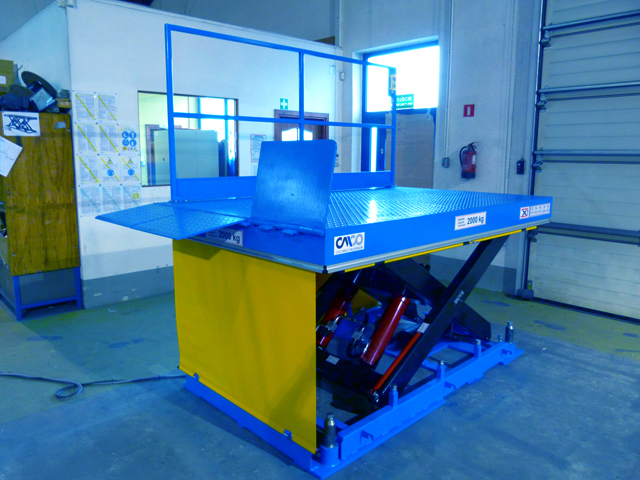

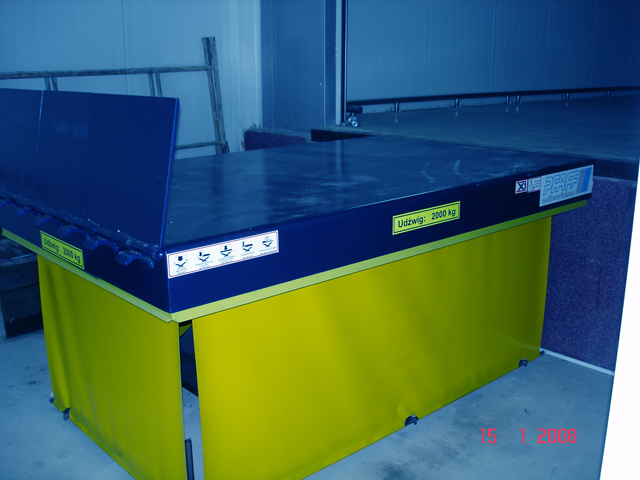

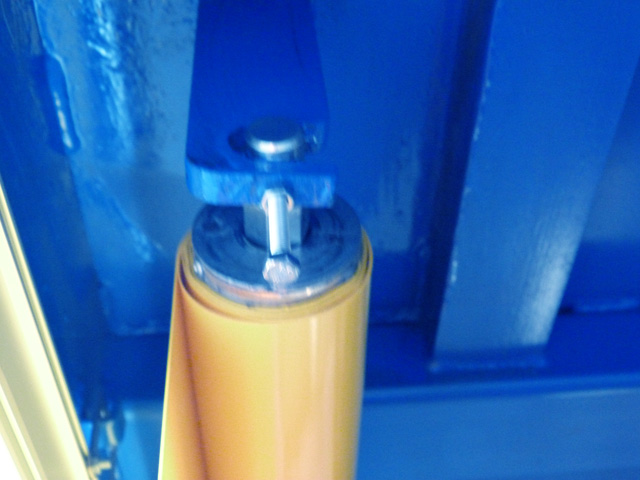

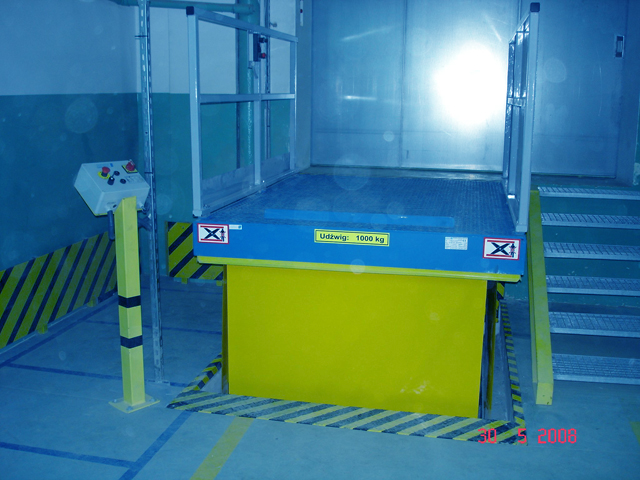

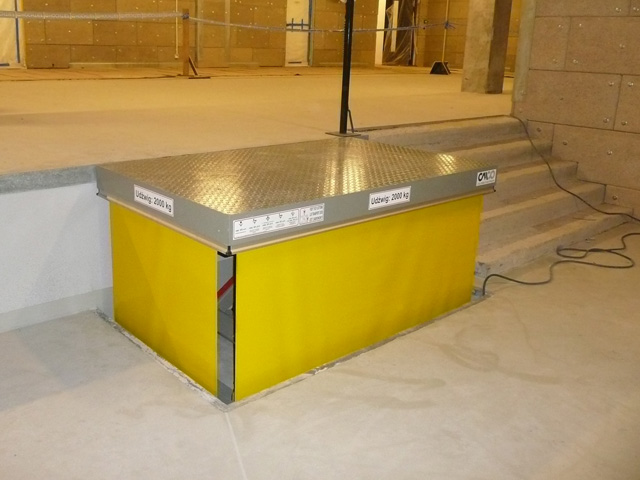

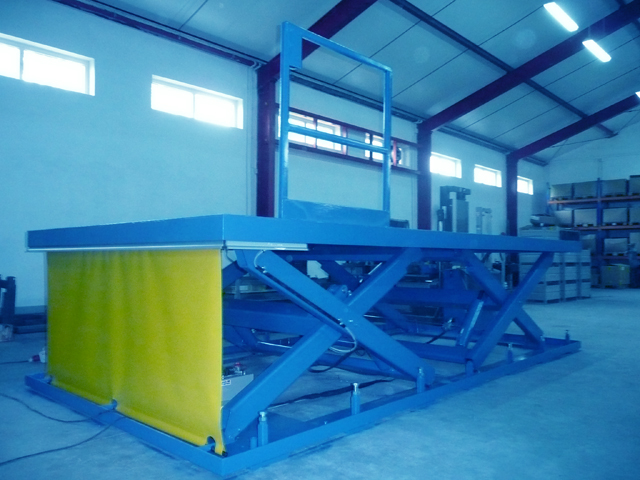

Ein Unterlaufschutz kann an beliebiger Seite der Hebebühne montiert werden. Sie erfüllen zwei wichtige Aufgaben, in dem sie den befahrbaren Raum unter der Bühne:
1. vor dem Zugang von Unbefugten und
2. vor der Verschmutzung mit Abfall bzw. Laub schützen.

Mehr

Ein Unterlaufschutz ist überall dort erforderlich wo der Betreiber nicht in den Gefahrenbereich unter dem Hubtisch einsehen kann, z.B. wenn er auf der Plattform mitfährt. Die Verwendung eines Unterlaufschutzes erfordert die Anpassung der Plattformgrösse bereits bei der Auslegung des Hubtisches.

Abbildungen

Überblick

Zum vergrößern anklicken

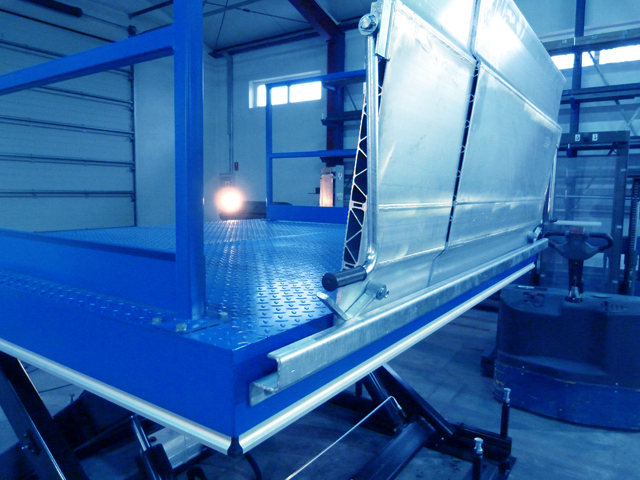

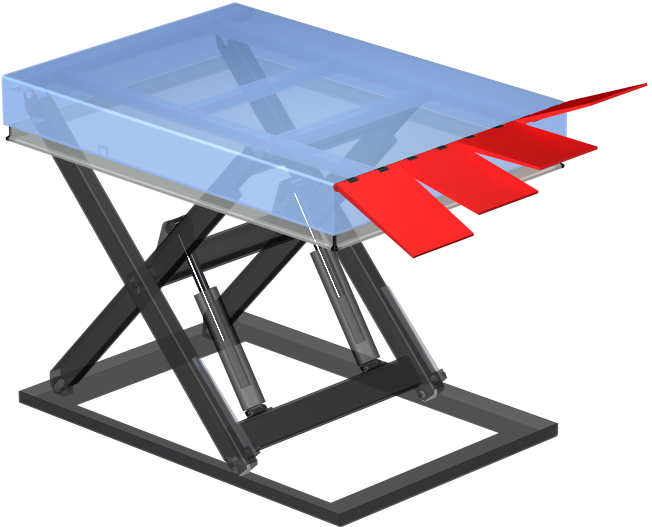

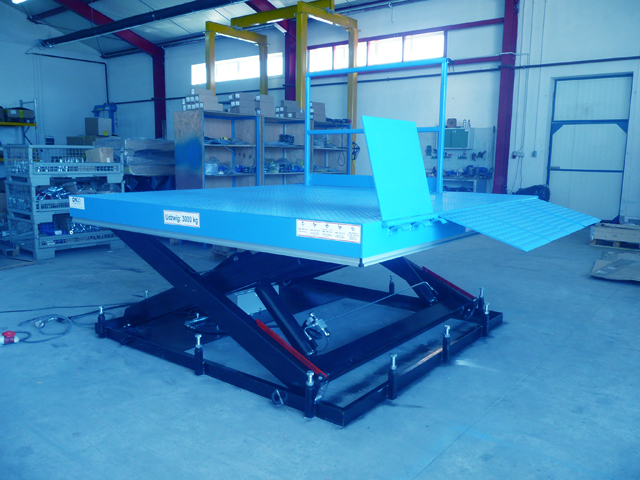

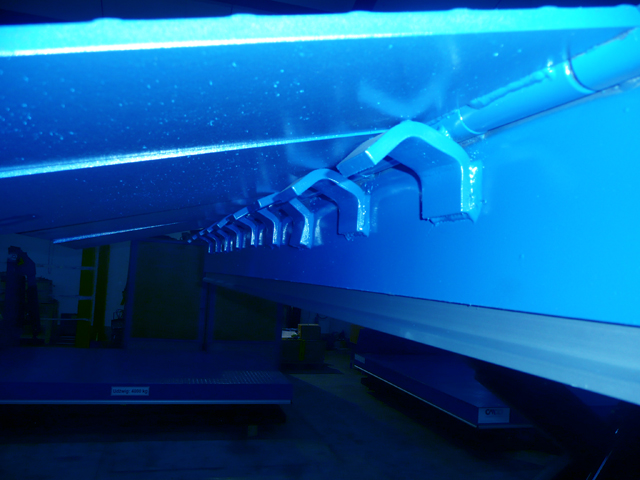

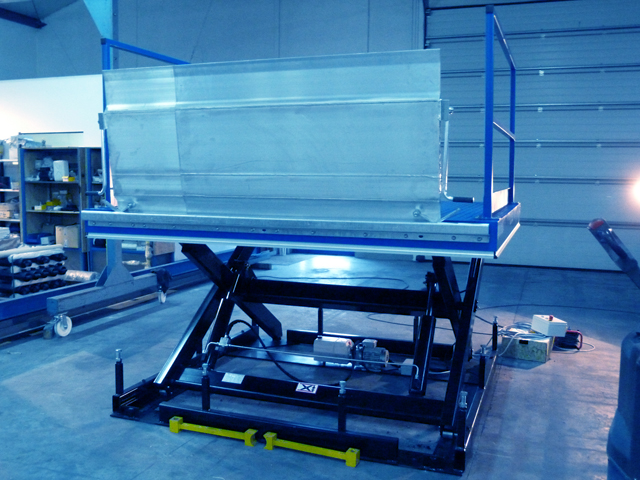

Überladeklappen dienen als Anschluss der Verladefläche des Fahrzeuges an den Hubtisch, um das Be- bzw. Entladen von Fahrzeugen zu ermöglichen. Nach dem Aufsetzen der Verladeklappe auf das Fahrzeug kann die Ladung z.B. mit dem Gabelhubwagen bequem verladen werden.

Mehr

Die gängigste Version sind manuell betätigte Klappen mit einer Breite von jeweils 400 mm.

Abbildungen

Überblick

Zum vergrößern anklicken

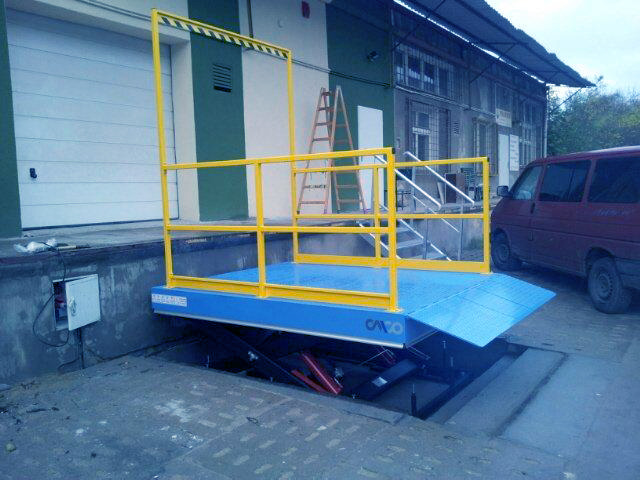

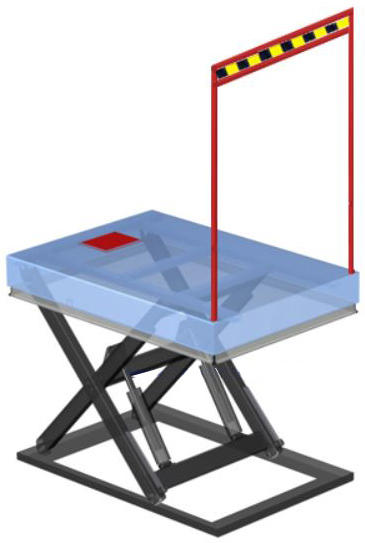

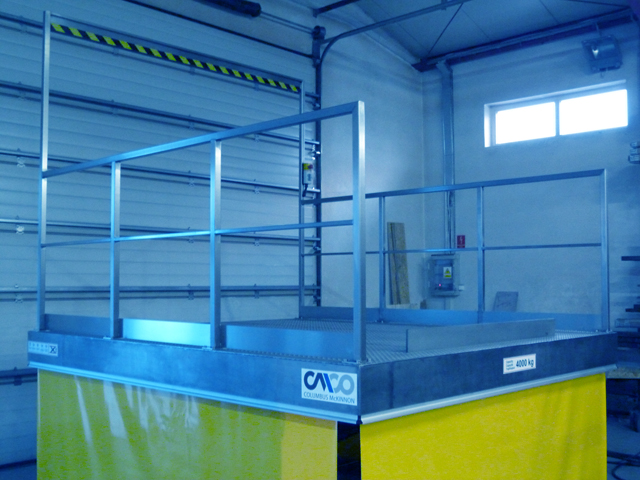

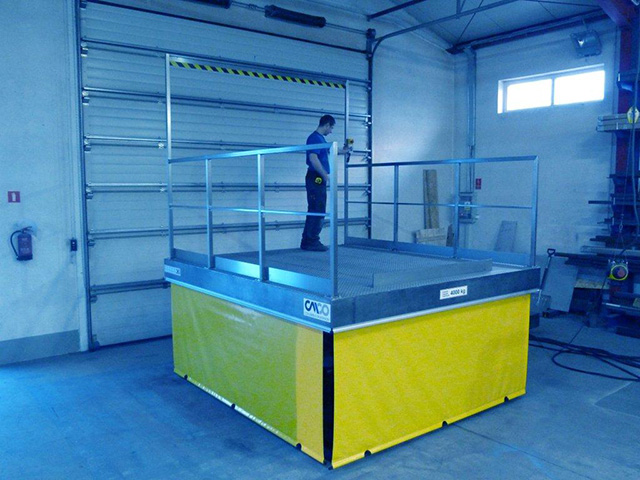

Portaltore bilden einen zuverlässigen Schutz vor dem Sturz von Personen, die sich auf der oberen Ebene, z.B. auf der Rampe befinden. Meistens werden Sie an der Rampenseite verwendet. Das Geländer der Hebebühne fährt nach unten zusammen mit der Hebebühne und hält auf einer Höhe von 1100 mm – dadurch wird die Person auf der Rampe vor einem Sturz geschützt.

Mehr

Die schwarz-gelbe Warnmarkierung erhöht die Sicherheit.

Abbildungen

Überblick

Zum vergrößern anklicken

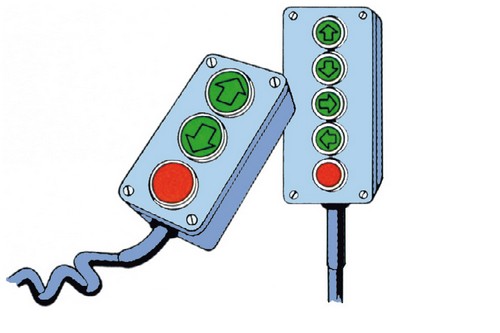

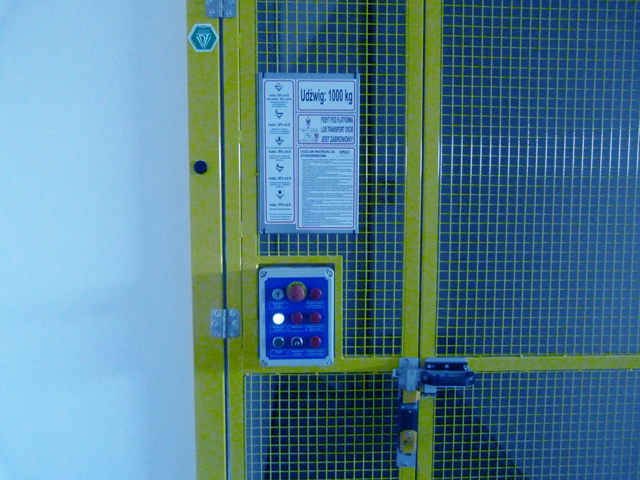

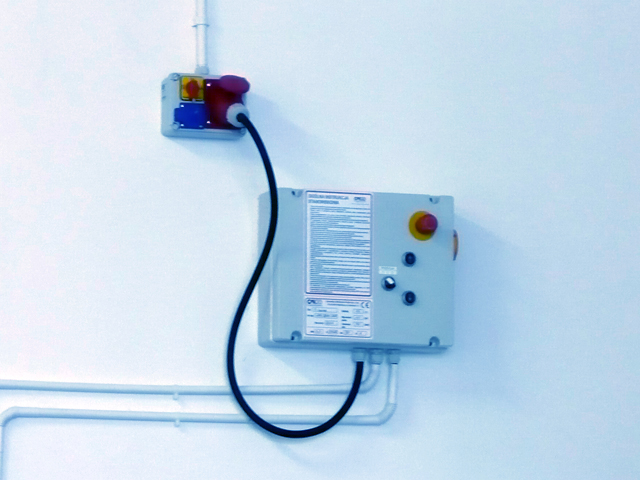

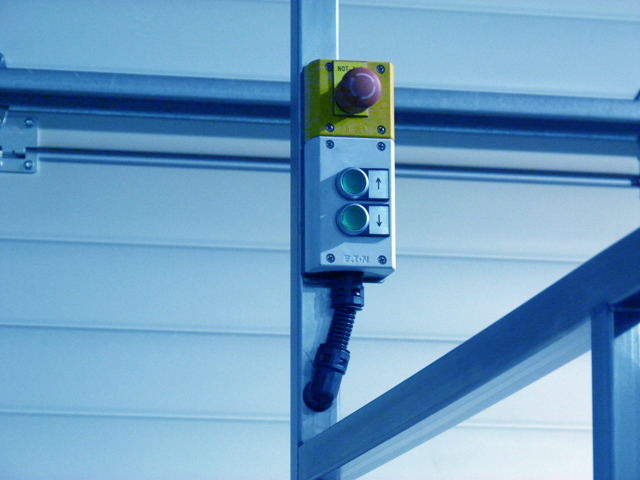

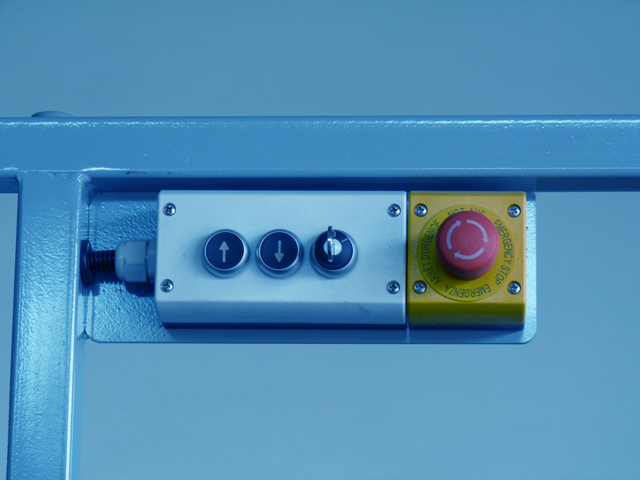

Hubtische der Firma COLUMBUS McKINNON können mit verschiedenen Steuerungssystemen ausgerüstet werden, entsprechend dem Bedarf des Betreibers und der Konfiguration der Hebebühne. Entweder z.B. mit Handdrucktaster, Wandbedienelement oder auch nur auf Klemmleiste verdrahtet zur Ansteuerung einer bauseitigen Steuerung. Sprechen Sie uns diesbezüglich an.

Mehr

Das Steuerkabel zum Handrucktaster mit AUF/AB und NOT-AUS ist 1,8 m lang und kann auf Kundenwunsch angepasst werden.

Abbildungen

Überblick

Zum vergrößern anklicken

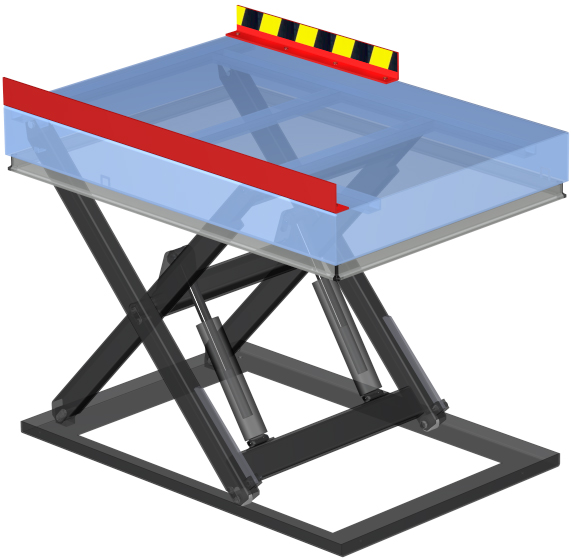

Die Ladung soll nicht über die Umrisse der Bühne hinausragen. Daher werden an einem bzw. an mehreren Rändern der Hebebühne Abrollsicherungen eingesetzt. Dies ist eine automatische Sicherung gegen unbeabsichtigtes Abrollen des Gutes.

Mehr

Die Lage der Abrollsicherung auf der Pattform ist optional und richtet sich nach den zu verladenden Gütern und den Gegebenheiten vor Ort. Es sind mechanische und hydraulische Ausführungen lieferbar.

Abbildungen

Überblick

Zum vergrößern anklicken

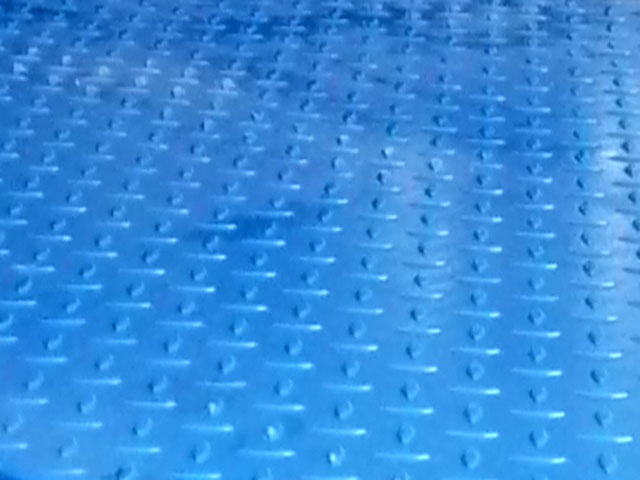

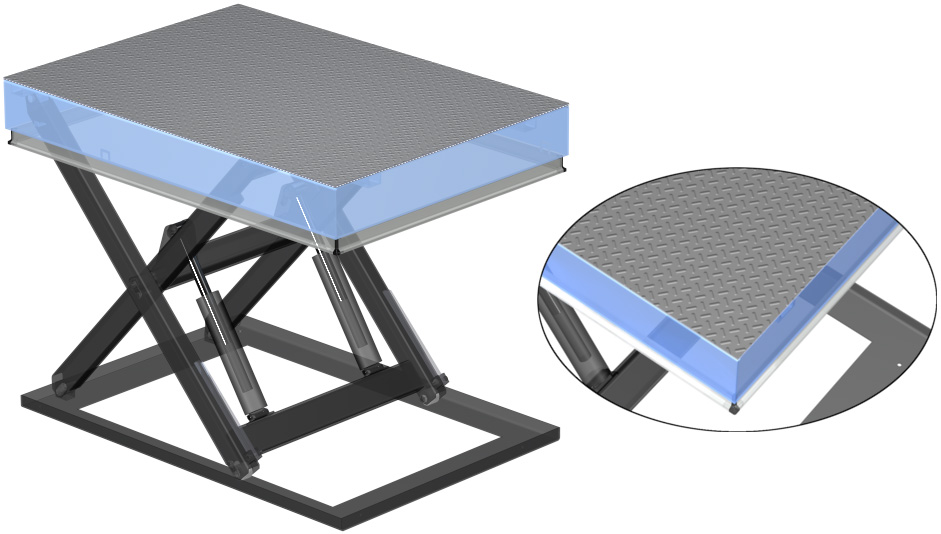

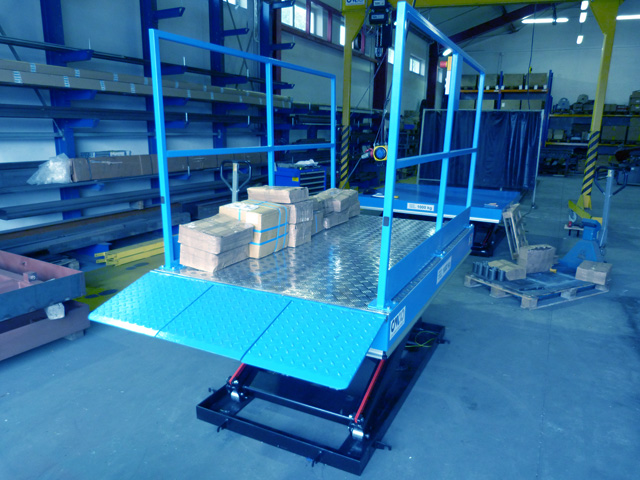

Riffelblech wird als eine rutschfeste Oberfläche immer dann verwendet, wenn das Bedienungspersonal auf der Plattform mitfährt, wenn die Hebebühne im Freien installiert wird oder wenn auf der Plattform eine Rutschgefahr besteht.

Mehr

Abbildungen

Überblick

Zum vergrößern anklicken

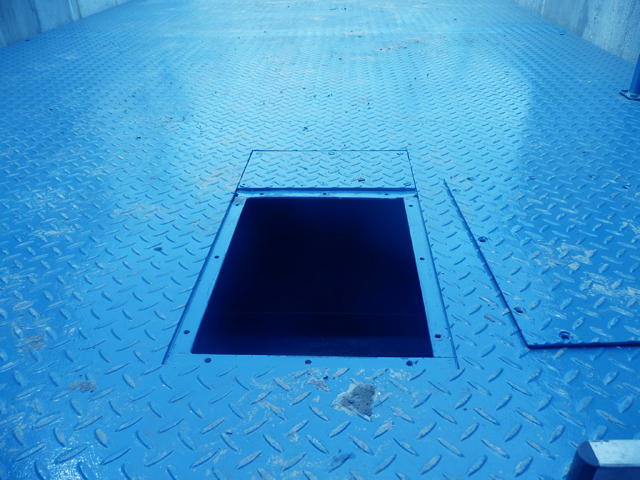

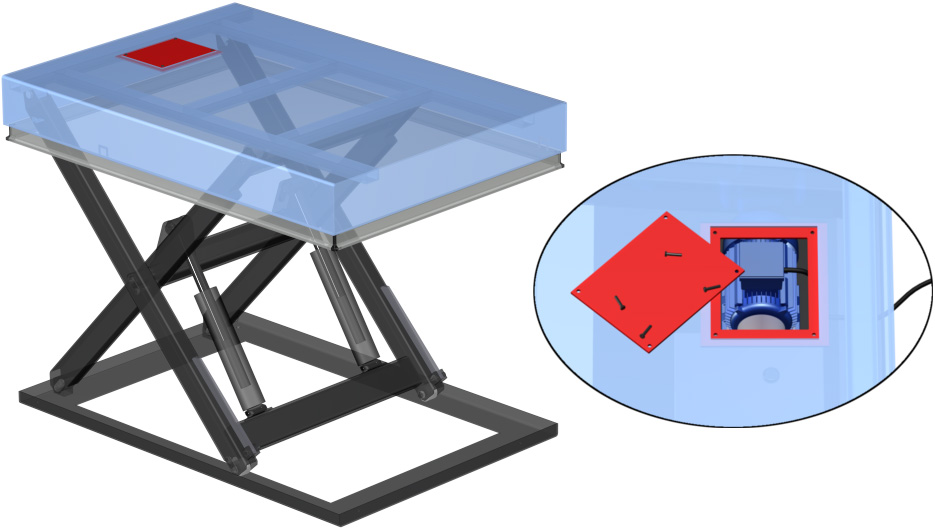

Inspektionsluke ermöglicht einen schnellen Zugang zu dem Netzanschlussgerät und zu elektrischen Anschlüssen der Hebebühne.

Mehr

Abbildungen

Überblick

Zum vergrößern anklicken

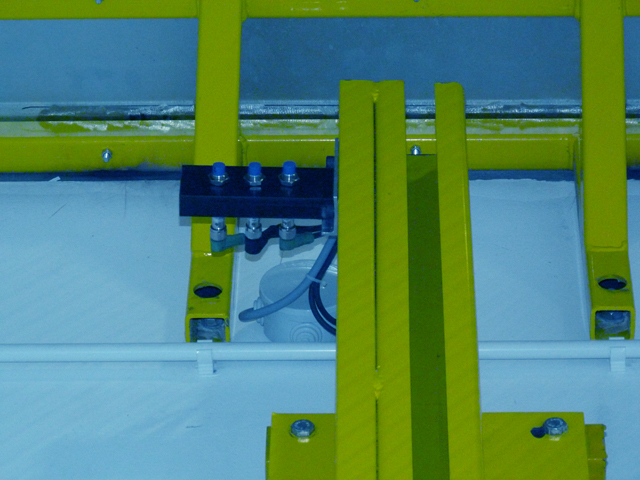

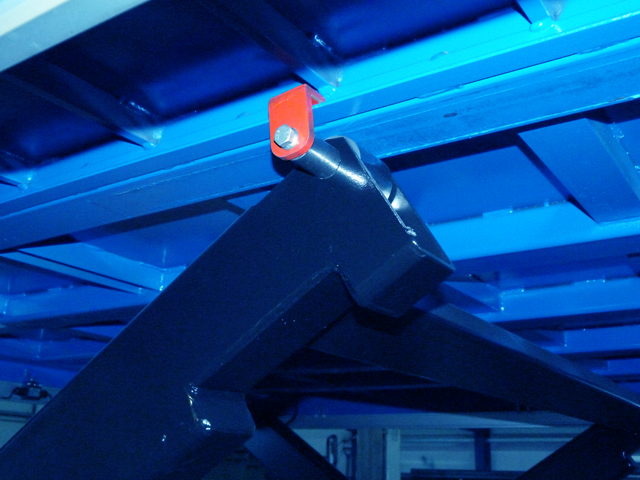

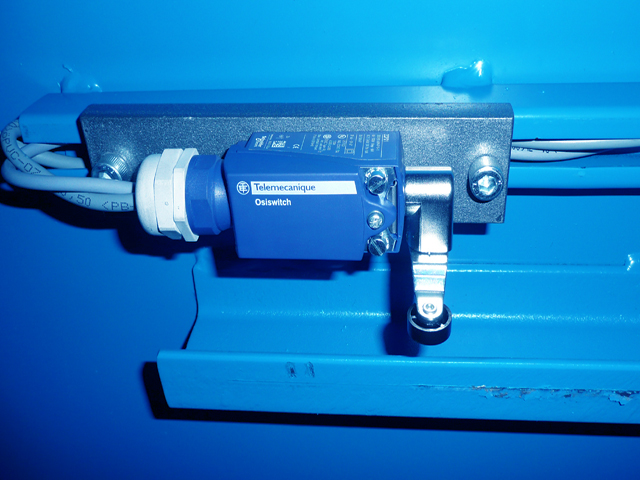

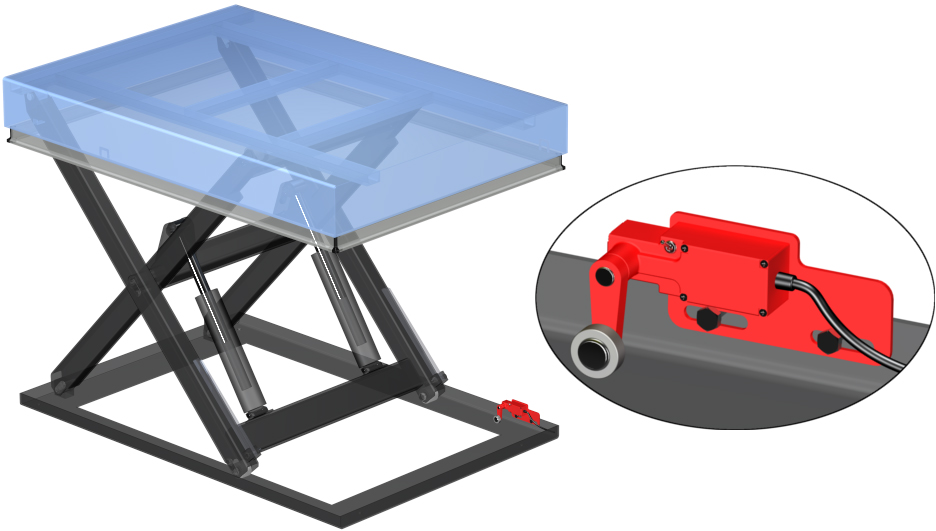

Serienmäßig werden Hebebühnen mit einem Endschalter der oberen Position ausgestattet. Sollte auch die untere (rückläufige) Bewegung der Hebebühne beschränkt werden müssen, so werden zusätzliche Endschalter montiert, mit denen die Hebebühne auf der Zielhöhe bzw. Zielebene hält.

Mehr

Optional sind auch mehrere Endschalter für Zwischenhalt beim Heben oder Senken möglich.

Abbildungen

Überblick

Zum vergrößern anklicken

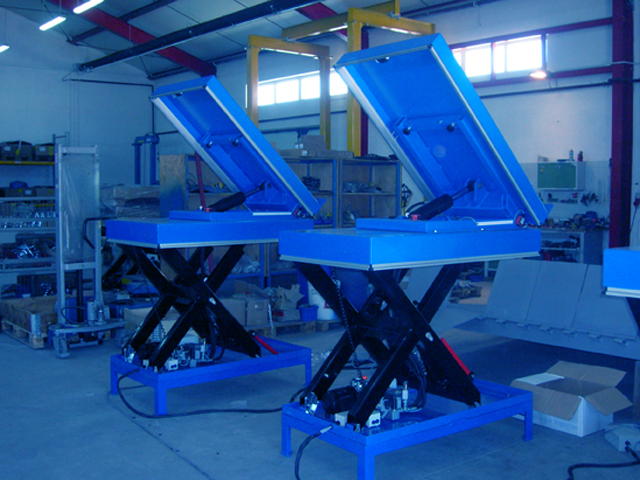

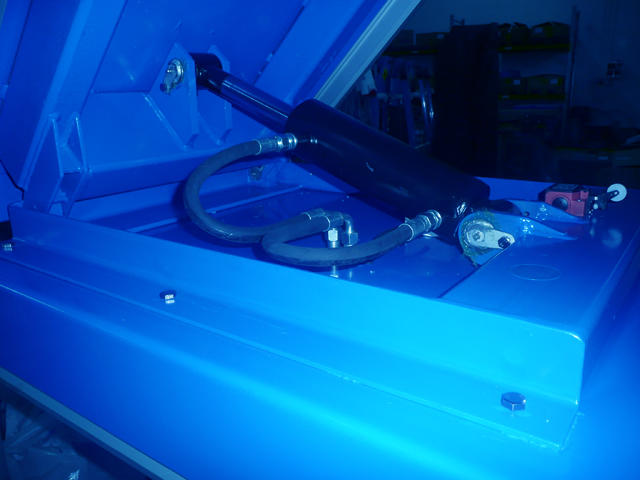

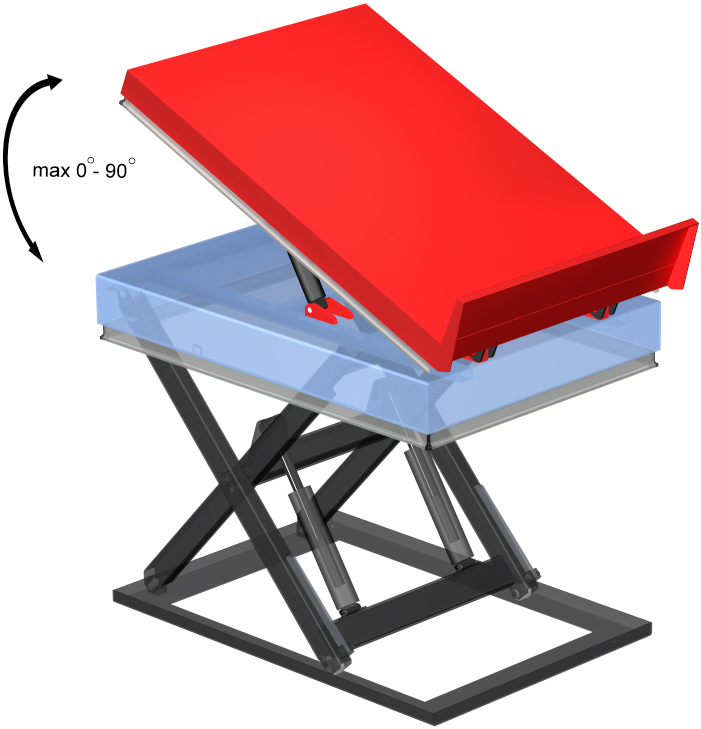

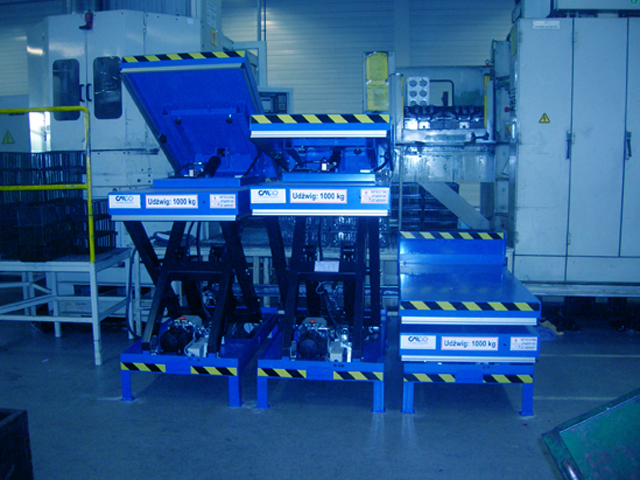

Neigeaufsätze werden meistens an Arbeitsplätzen für ergonomisches be- und entladen eingesetzt.

Mehr

Entlang der kurzen oder langen Seite können 45 bis 90° realisiert werde. Der Lastschwerpunkt sollte jedoch innerhalb der Plattform sein.

Abbildungen

Überblick

Zum vergrößern anklicken

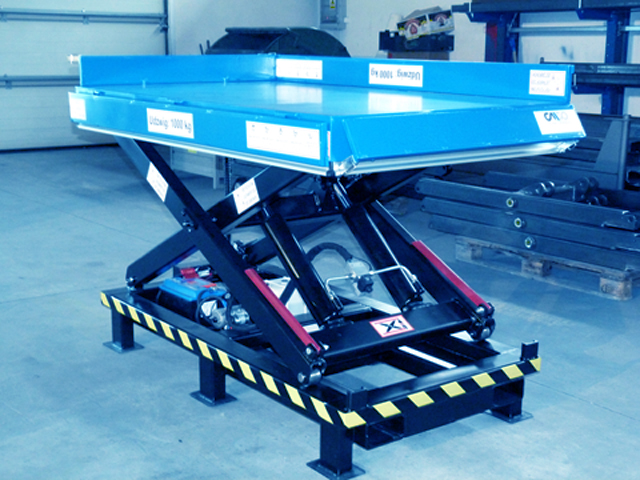

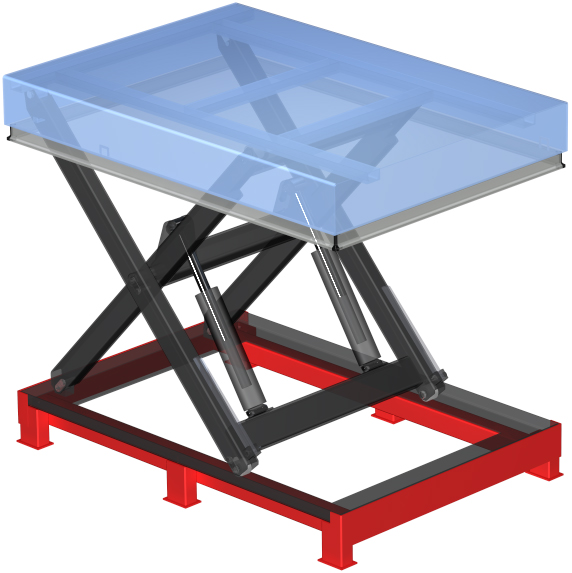

Untergestelle oder erhöhte Unterrahmen werden dann eingesetzt, wenn eine Hebebühne an verschiedenen Arbeitsplätzen benutzt werden soll. Der Hubtisch kann je nach Grösse mit einem Gabelhubwagen verfahren werden.

Mehr

Abbildungen

Überblick

Zum vergrößern anklicken

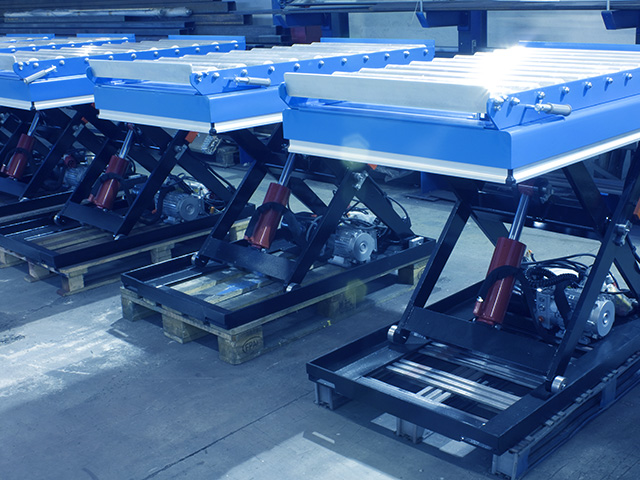

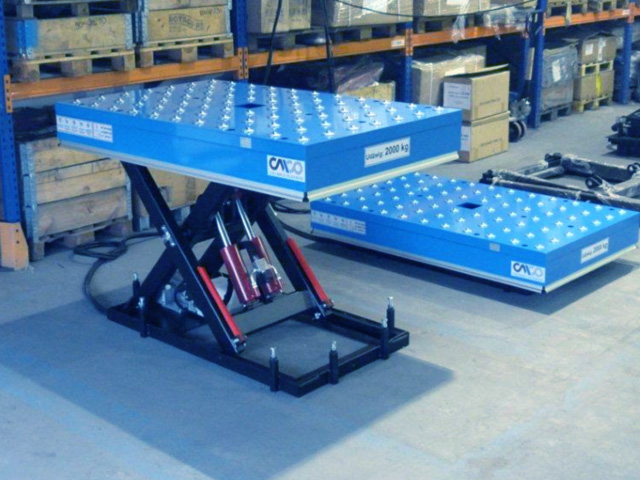

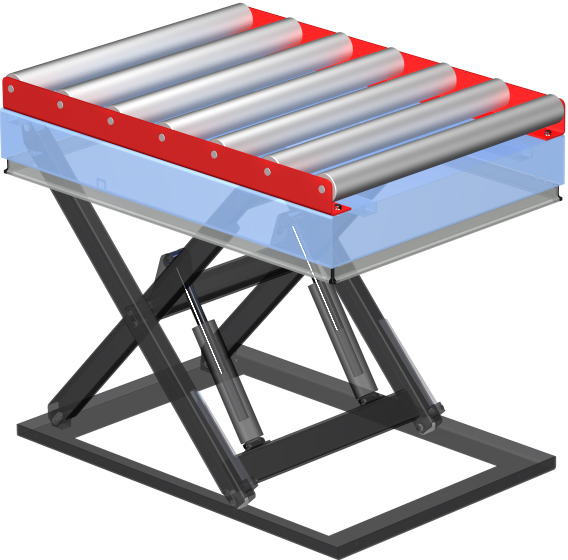

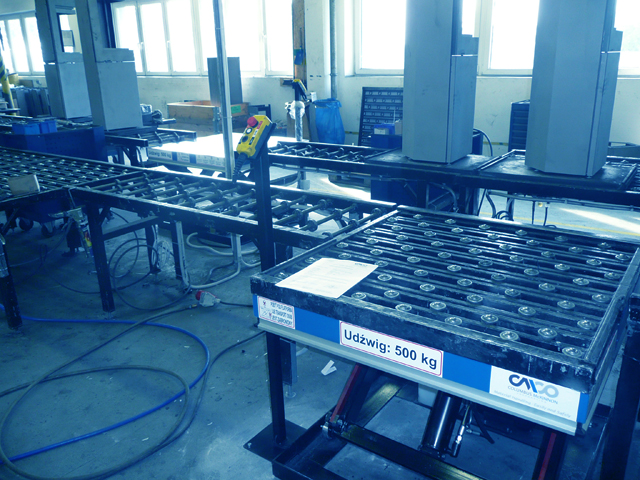

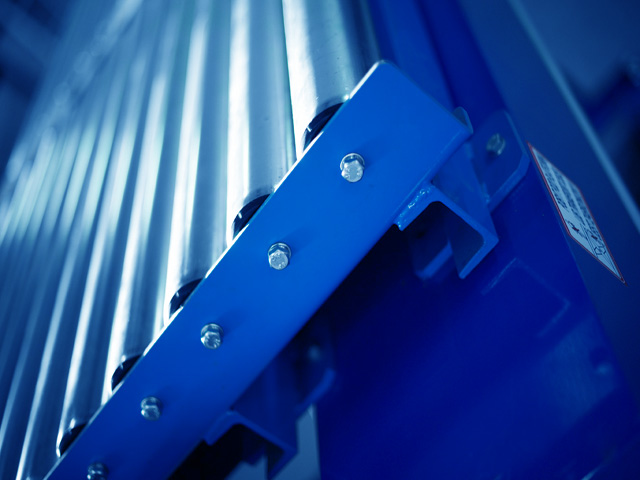

Rollenbahnen oder Förderer zum Transport von Gütern und Paletten je nach Anwendungsfall.

Mehr

Wahlweise mit und ohne Antrieb.

Abbildungen

Überblick

Zum vergrößern anklicken

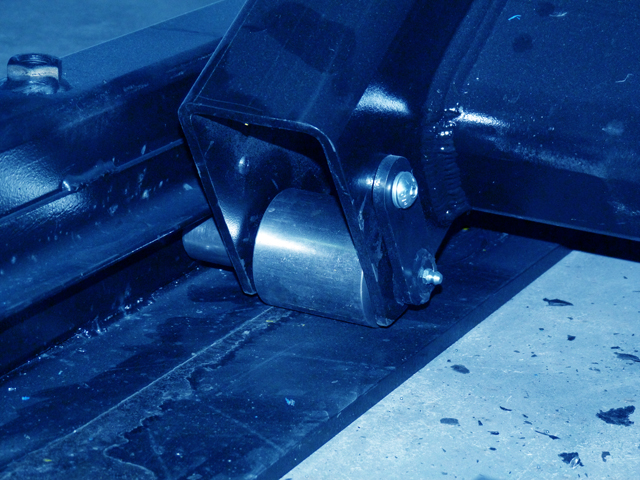

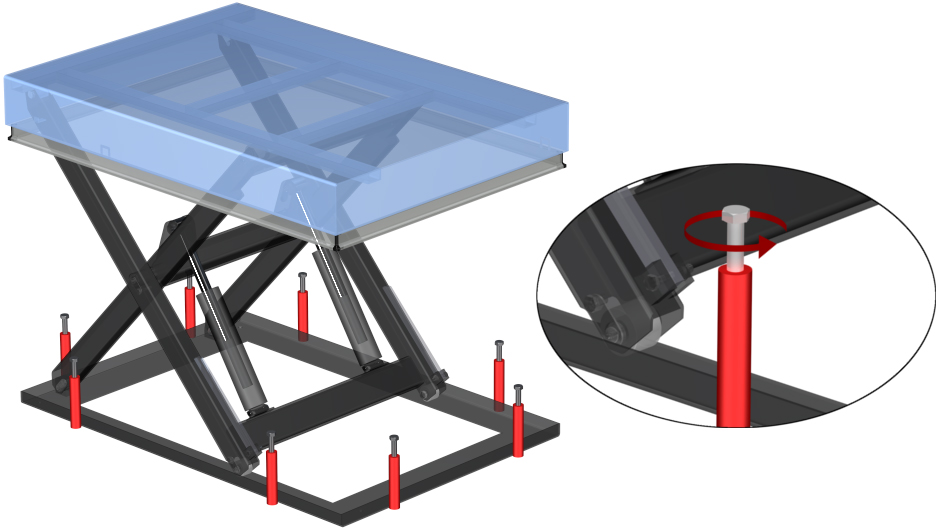

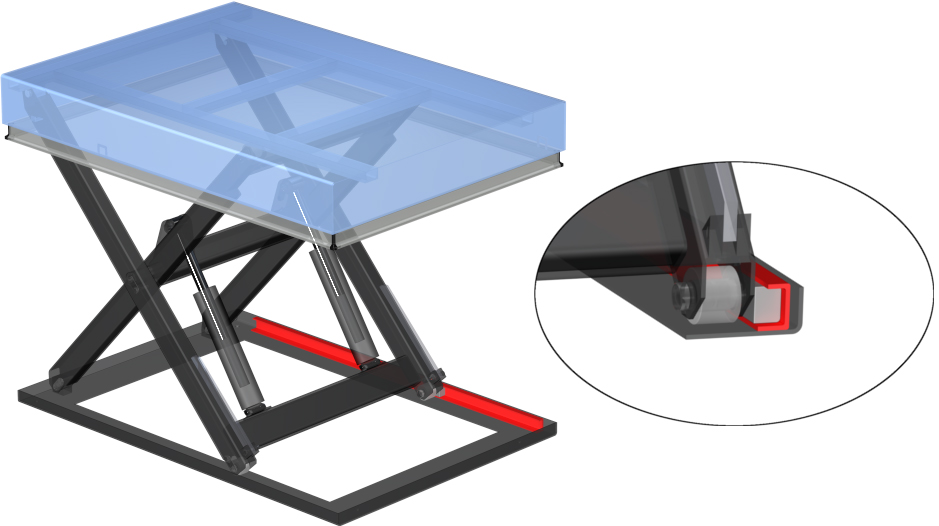

Eine mechanische Kippsicherung verhindert das Kippen der Hebebühne, z.B. bei besonders großen Punktbelastungen. Dies sorgt für eine bessere Standfestigkeit der gesamten Anlage und wird immer dann empfohlen, wenn die Plattform der Hebebühne um rund 10% größer als die Plattform des Basisrahmens ist. Mehr

Mehr

Abbildungen

Überblick

Zum vergrößern anklicken

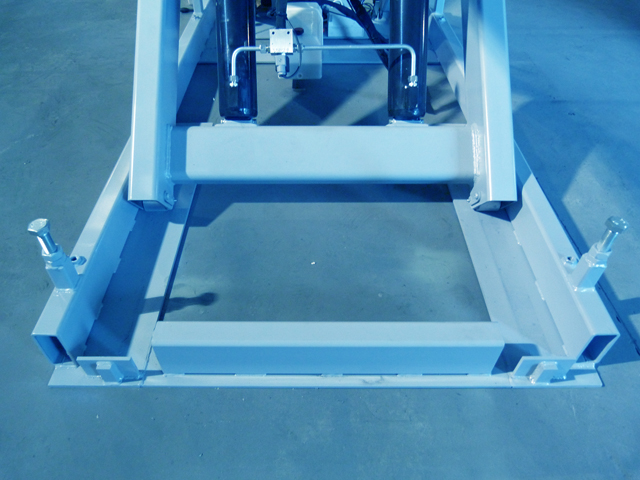

Durch eine Konstruktionsverstärkung des Tragrahmens ist eine Überfahrung in gesenkter Position auch mit hoher Punktlast möglich. Beispielsweise durch Gabelstapler oder LKW mit hohen Radlasten.

Mehr

Abbildungen

Überblick

Zum vergrößern anklicken

Durch das Anbringen von Zeilzug-Gebern kann die Position der Plattform abgefragt werden, wodurch dies in den Automationsprozess und die Steuerung integriert werden kann.

Mehr

Abbildungen
